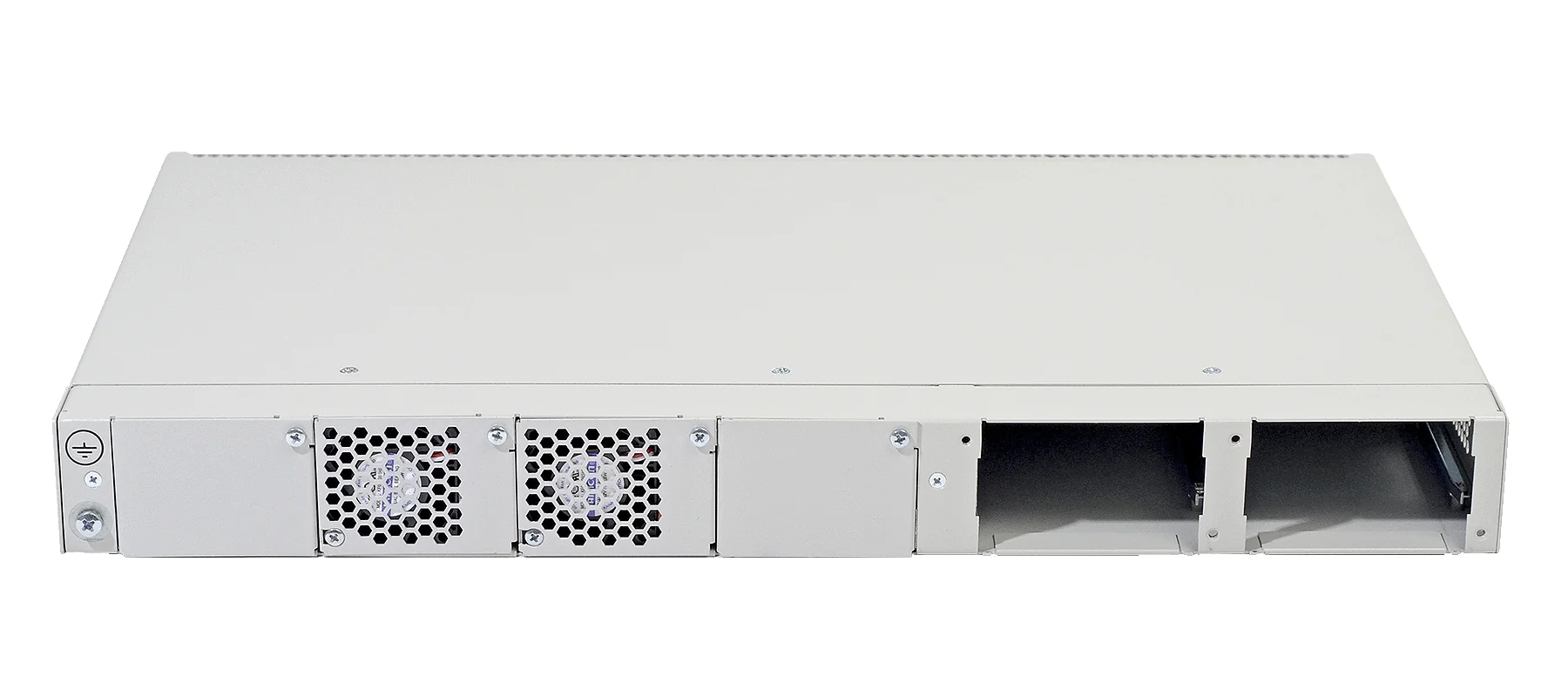

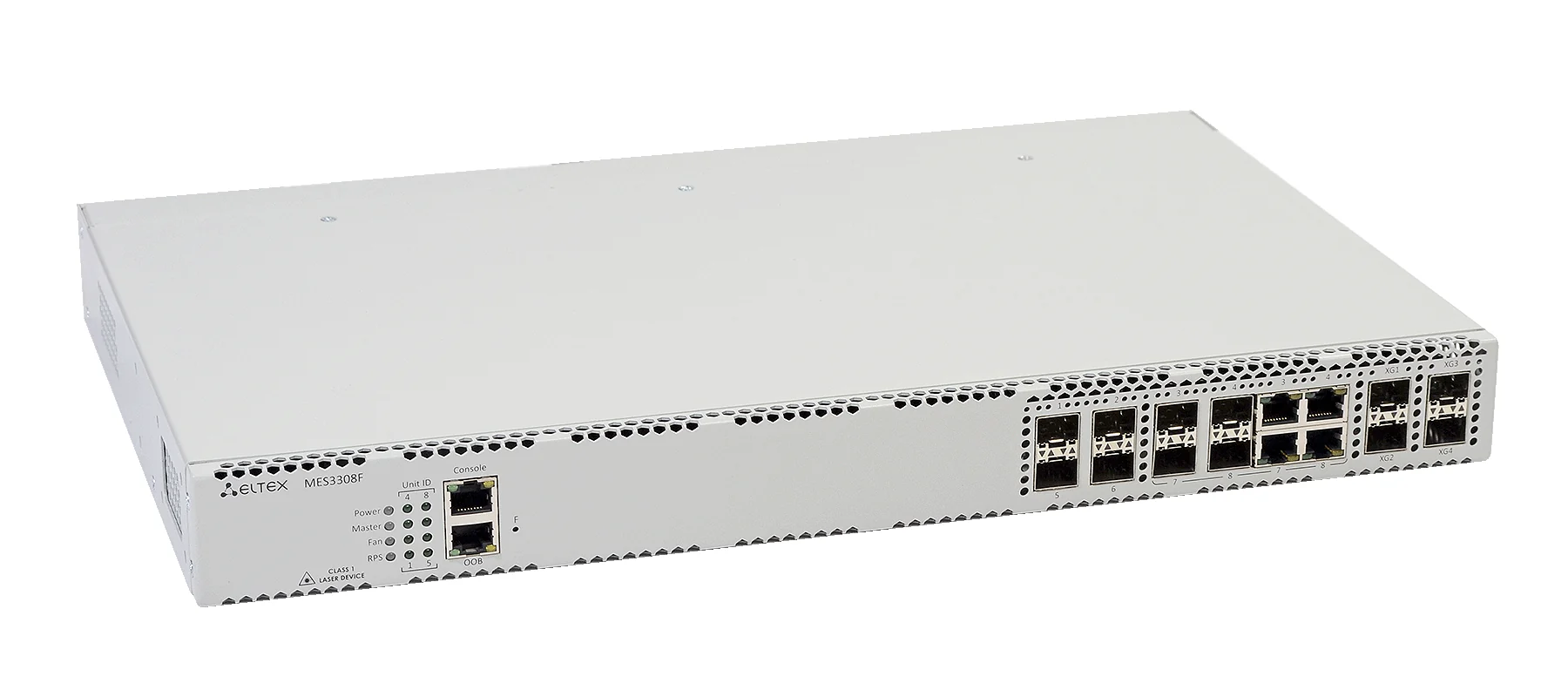

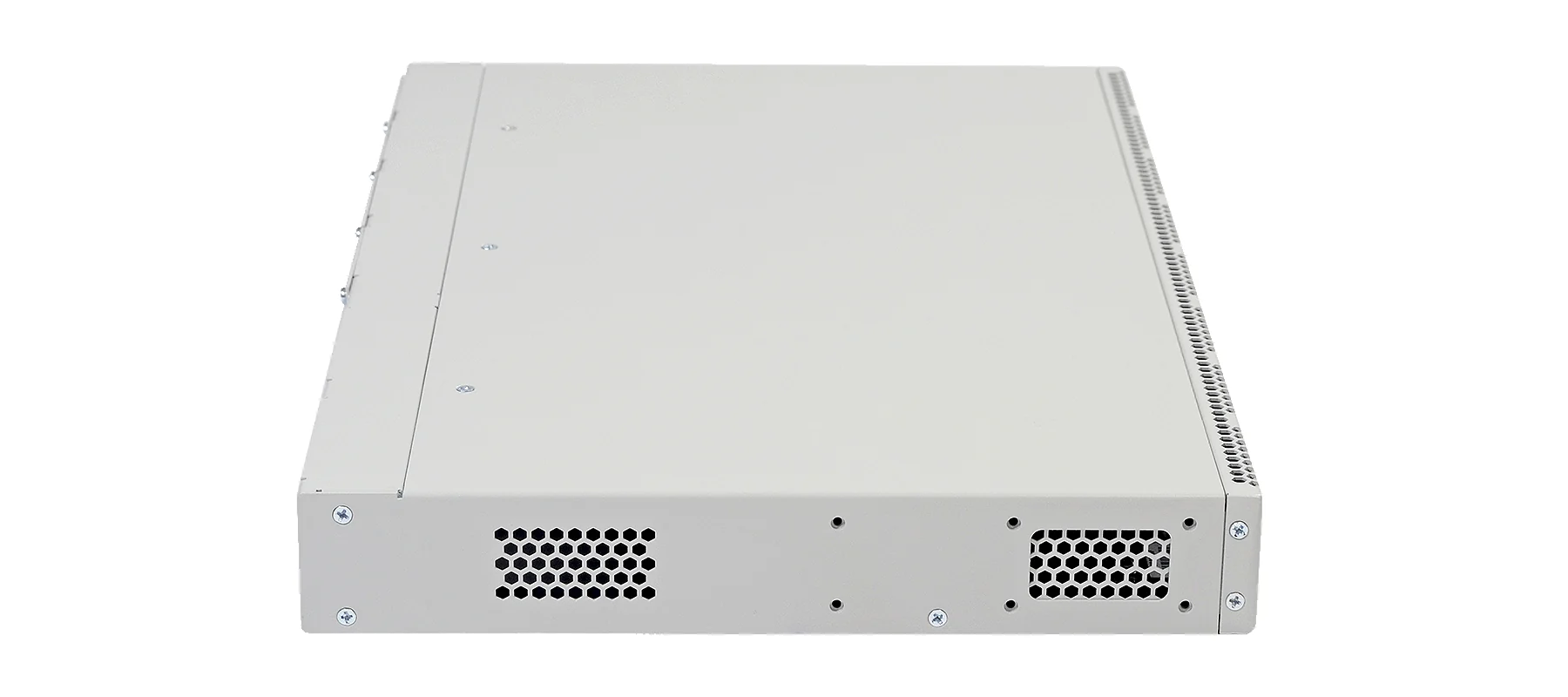

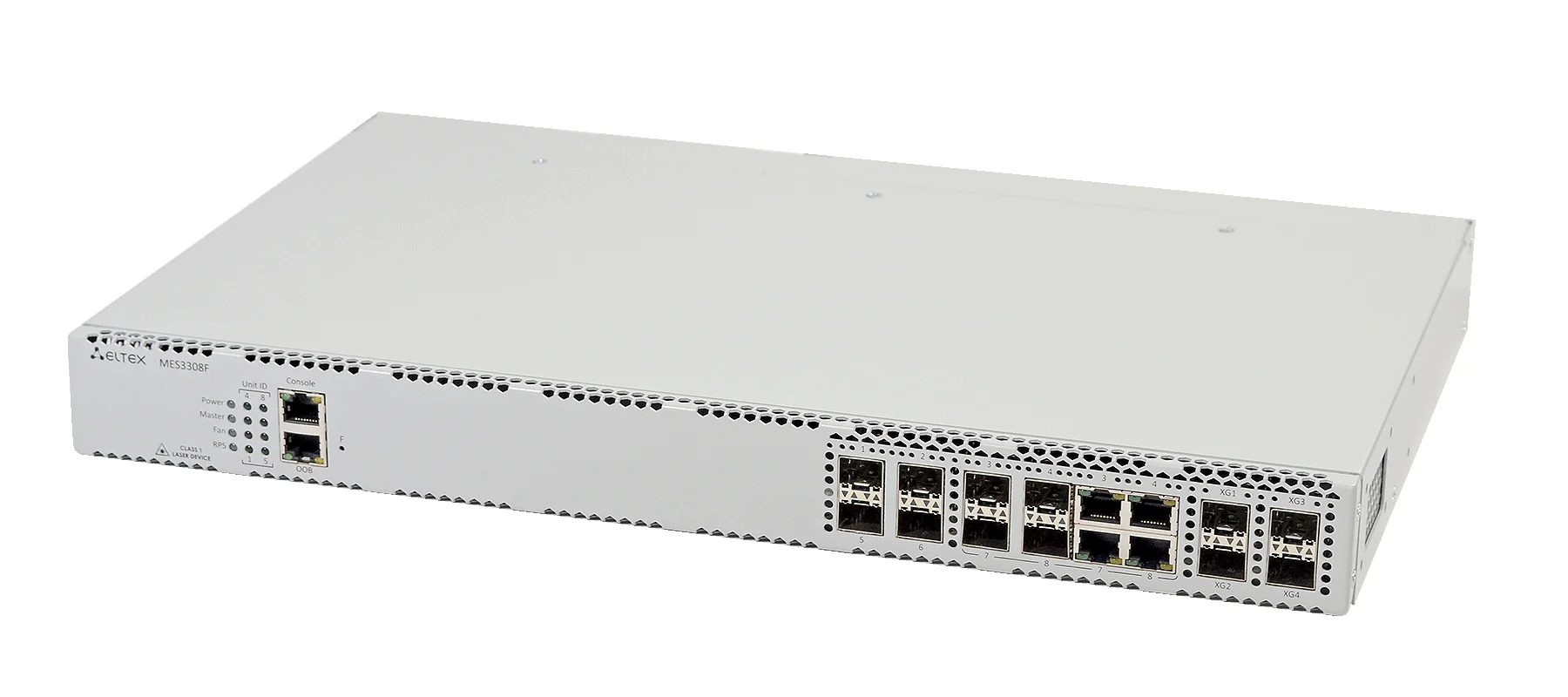

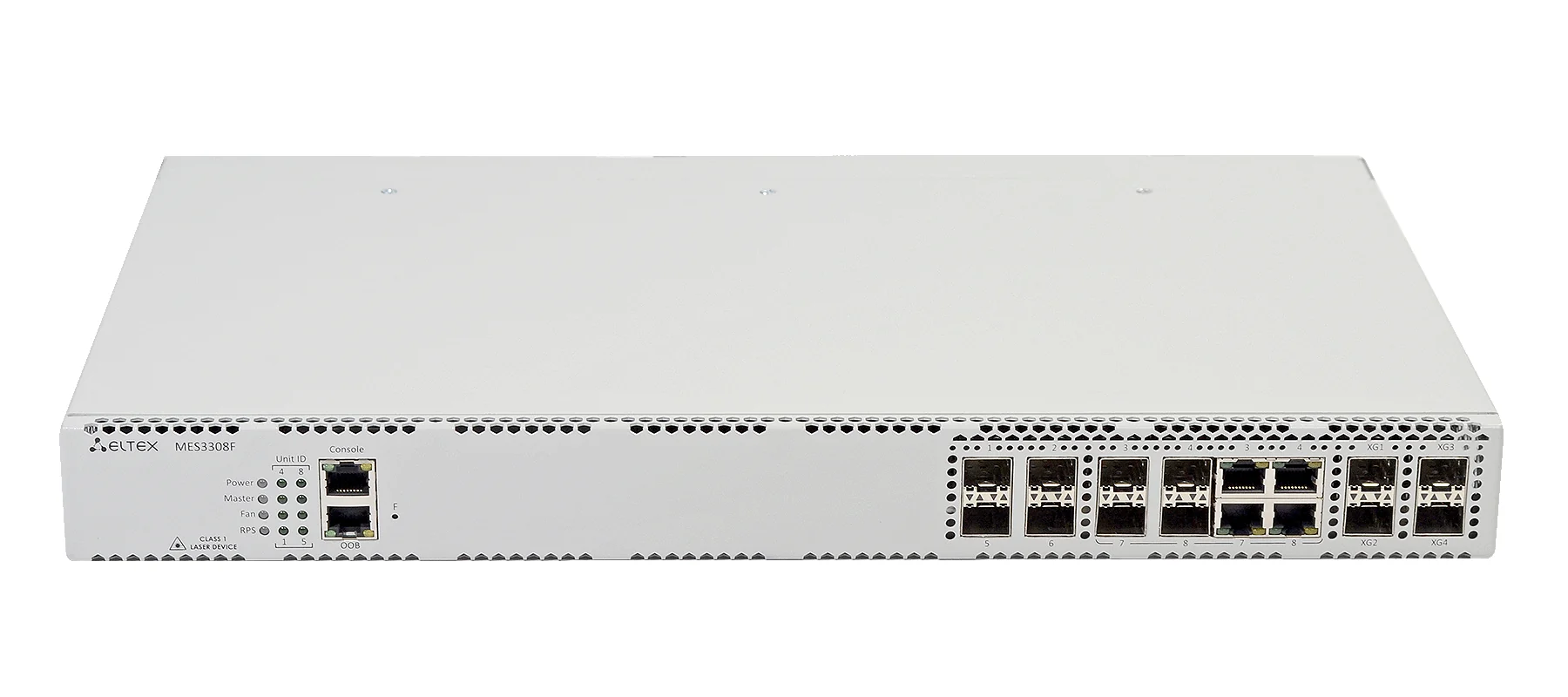

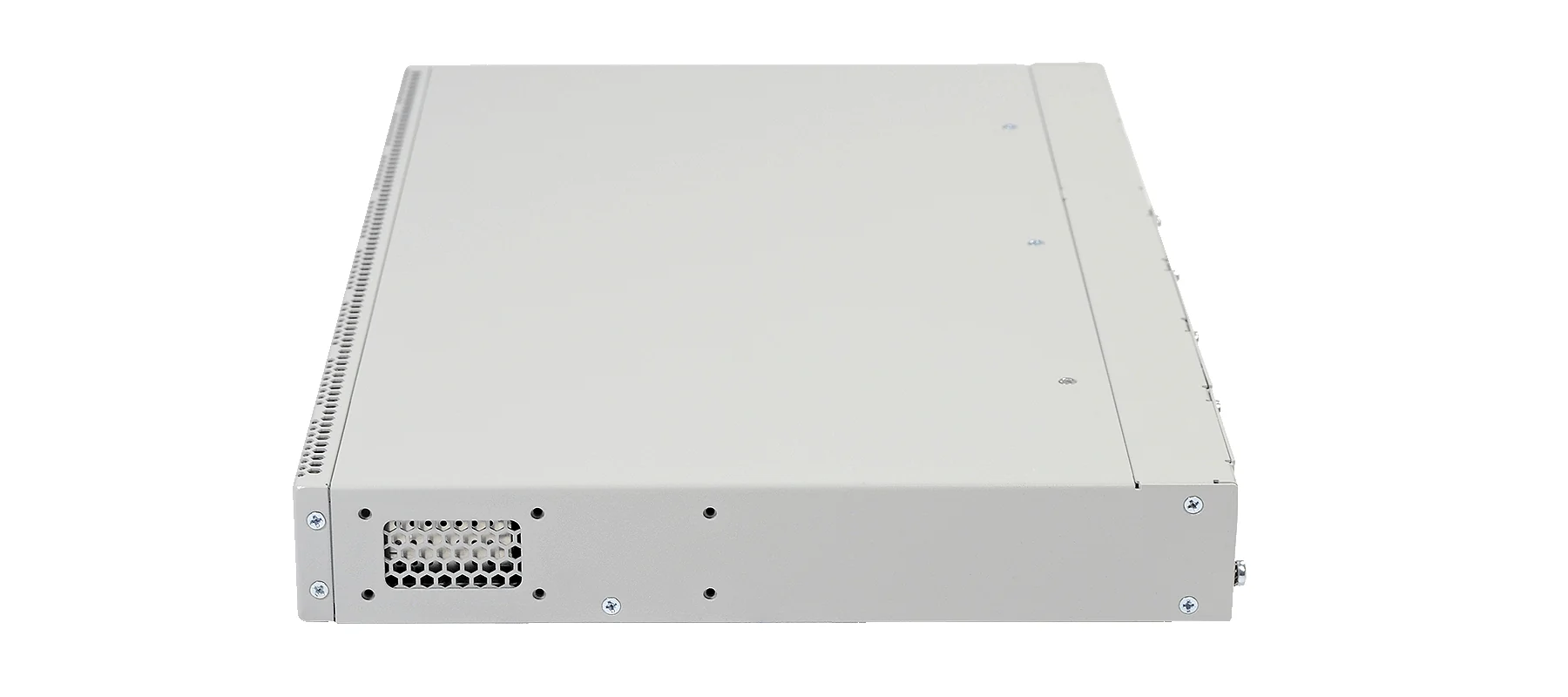

Коммутатор агрегации MES3308F
Коммутатор MES3308F предназначен для использования в операторских сетях в качестве коммутатора уровня агрегации района или транспортного коммутатора. Устройство имеет значительный запас по производительности благодаря универсальным интерфейсам. Преимущества коммутатора — развитые функции L2, поддержка статической и динамической маршрутизации, возможность объединения в стек до 8 устройств, резервирование источников питания с возможностью горячей замены
Документация
Публикуются технические описания, руководства, сертификаты и другие материалы без ПО, прошивок и ссылок на загрузку программного обеспечения.
Сертификаты
Сертификат связи ОС-4-СПД-3196
PDF
Тех. описание
Краткая техническая информация
PDF
Руководства
Руководство по эксплуатации. Версия 4.0.26.3
PDF
Руководства
Мониторинг и управление коммутаторами MES по SNMP. Версия 4.0.26.3
PDF
Тех. описание
Справочник по блокам питания производства ЭЛТЕКС
PDF
Руководства
Руководство по сообщениям Syslog
PDF
Сертификаты
Декларация ТР ТС
PDF
Руководства
Web-конфигуратор
PDF
Руководства
Руководство по сообщениям SNMP TRAP
PDF
Руководства
Инструкция по техническому обслуживанию
PDF
Сертификаты
Сертификат соответствия ГОСТ Р МЭК 61850-3-2005
PDF
Для проектирования
Чертежи фасадов MES3308F
DWG
Характеристики
Питание
| Источник питания | 2 сменных БП, резервирование питания |
|---|---|
| Тип питания | DC |
| Тип питания | AC |
| Питание | AC/DC, 2 сменных БП |
Базовые параметры
| Коммутаторы MES | Коммутаторы агрегации 1G/10G |
|---|---|
| Функционал | Стекирование |
| Функционал | BGP |
| Уровень коммутатора | L3 |
| Кол-во ARP-записей | 4023 |
| Вентиляция | front-to-back |
| Уровень | L3 |
| Стекирование | До 8 устройств |
| ARP | 4023 |
Интерфейсы и подключение
| Интерфейсы | 10G SFP+ |
|---|---|
| Интерфейсы | 1G Combo |
| Интерфейсы | 1G SFP |
| Интерфейс управления | OOB |
| Сертификация 969 (Транспортная безопасность) | Нет |
| Количество портов | 12 |
| Интерфейсы | 4x1G SFP, 4x1G Combo, 4x10G SFP+, 1xOOB |
Производительность
| Таблица MAC-адресов | 16384 |
|---|---|
| Производительность, mpps | 71 |
| Производительность, Гбит/с | 96 |
| Количество маршрутов L3 IPv4 Unicast | 12864 |
| Количество маршрутов L3 IPv6 Unicast | 3222 |
| Пропускная способность | 96 Гбит/с |
| Производительность | 96 Гбит/с |
| Таблица MAC | 16384 |
| Динамическая маршрутизация | RIP/OSPF/IS-IS/BGP |
Физические параметры
| Охлаждение | Активное |
|---|---|
| Форм-фактор | 1U |
* Характеристики могут изменяться производителем без предварительного уведомления. Параметры уточняются при подготовке КП.
